İnşaat Sektöründe Kullanılan Bağlantı Elemanları: Güvenlik ve Dayanıklılık Rehberi
İnşaat projelerinde güvenlik ve dayanıklılık çoğu zaman beton sınıfı, demir donatı düzeni ya da çelik profil seçimi üzerinden konuşulur. Oysa yapının gerçek hayattaki performansını belirleyen kritik detaylardan biri de inşaat bağlantı elemanlarıdır. Bir cıvatanın dayanım sınıfı, bir beton dübelinin doğru seçimi veya iskele bağlantılarının düzenli kontrolü; iş güvenliğinden uzun ömürlülüğe kadar pek çok sonucu doğrudan etkiler. Yanlış seçilmiş bir bağlantı elemanı; gevşeme, kopma, korozyon, çatlama, ankrajın betondan sıyrılması gibi riskler yaratabilir ve bu riskler hem maliyet hem de can güvenliği açısından kabul edilemez sonuçlara yol açabilir.
Bu yazıda, yapı bağlantı elemanları dünyasını “ürün listesi” gibi değil; sahada karar vermenizi kolaylaştıracak bir seçim ve uygulama rehberi olarak ele alacağız. İnşaat cıvata türlerinden dübel ve ankraj sistemlerine, çelik konstrüksiyon bağlantı detaylarından iskele güvenliği kontrol listelerine kadar pratik bilgiler paylaşacağız. Hedefimiz: Daha güvenli şantiye, daha dayanıklı yapılar ve daha az bakım/onarım ihtiyacı.

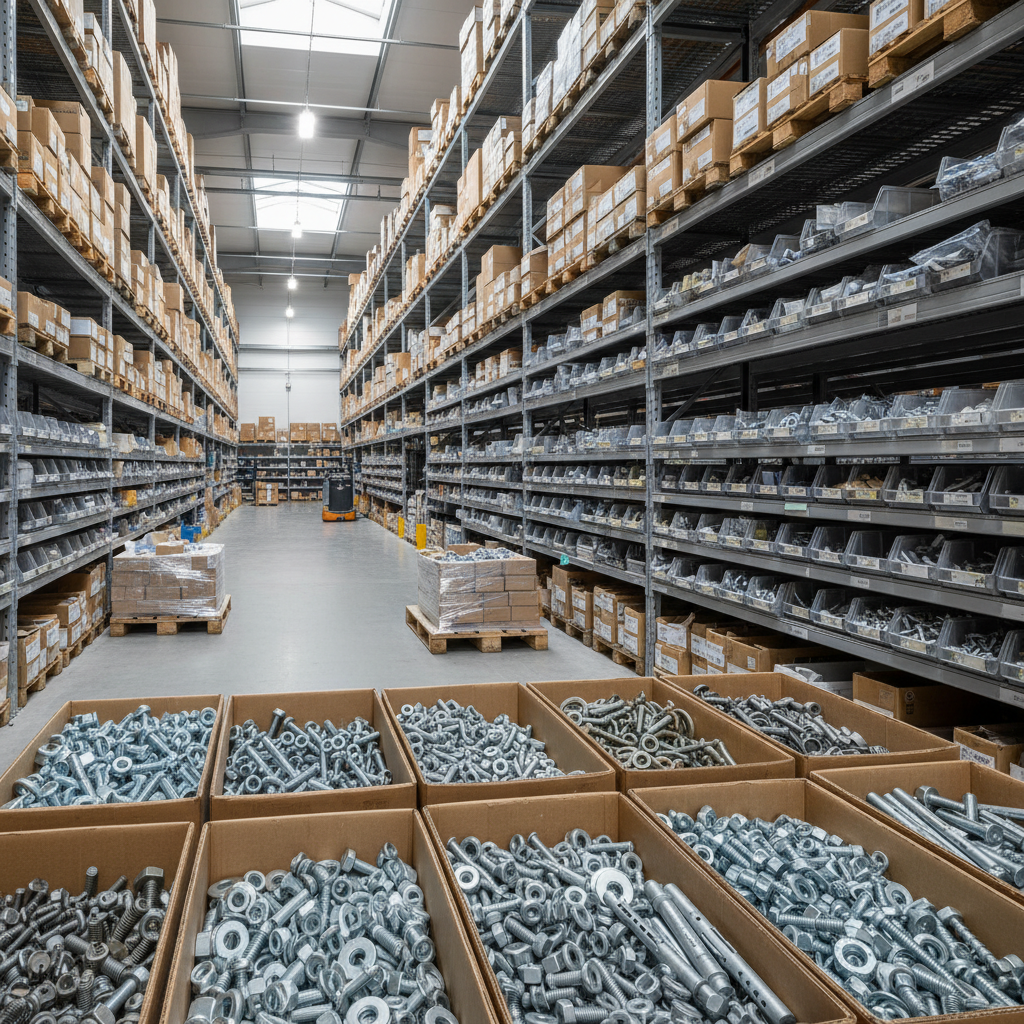

İnşaat Bağlantı Elemanları Nedir? (Yapı Bağlantı Elemanları Kapsamı)
Bağlantı elemanları, iki ya da daha fazla parçayı belirli bir taşıma kapasitesiyle bir arada tutan mekanik elemanlardır. İnşaat özelinde “inşaat bağlantı elemanları” dendiğinde yalnızca cıvata- somun ikilisi değil; dübel, ankraj, tij (dişli çubuk), rondela, saplama, perçin ve iskele bağlantı parçaları gibi geniş bir ürün grubu anlaşılır. Bu nedenle “yapı bağlantı elemanları” ifadesi de sık kullanılır ve betonarme, çelik konstrüksiyon, cephe sistemleri, mekanik tesisat askıları, iskele ve kalıp uygulamalarını kapsar.
Bağlantı elemanlarının performansını belirleyen temel faktörler şunlardır:
- Yük türü: Çekme, kesme, eğilme, dinamik yük, titreşim ve darbe etkileri. Örneğin iskele ve makine ankrajlarında titreşim, gevşeme riskini artırır.
- Ortam koşulları: Dış ortam, kıyı bölgeleri, endüstriyel atmosfer, kimyasal maruziyet; korozyon hızını belirler. Galvaniz, sıcak daldırma galvaniz veya paslanmaz seçenekler burada devreye girer.
- Malzeme ve kalite sınıfı: Özellikle cıvatalarda 8.8 / 10.9 gibi cıvata kalite sınıfları, dübellerde ETA/uygunluk ve üretici teknik değerleri kritik rol oynar.
- Montaj kalitesi: Doğru delik çapı/derinliği, delik temizliği, uygun rondela kullanımı ve doğru torkla sıkma; “dayanıklı bağlantı elemanları” hedefinin sahadaki karşılığıdır.
Bu çerçeve, ürün seçimini “en ucuz” ya da “en çok satılan” yaklaşımından çıkarıp mühendislik ve iş güvenliği temeline oturtur.
Dayanıklı Bağlantı Elemanları Nasıl Seçilir? (Yük, Kaplama, Standart)
“Dayanıklı bağlantı elemanları” seçmek, tek bir ürünü işaretlemekten çok bir kontrol zinciridir. Aynı cıvata, doğru koşullarda yıllarca sorunsuz çalışırken; yanlış kaplama veya yanlış torkla birkaç ay içinde korozyon ve gevşeme yaşayabilir.
Yük türünü doğru tanımlayın (çekme/kesme/dinamik yük)
Bağlantının maruz kalacağı yükü belirlemek ilk adımdır. Örneğin:
- Çelik konstrüksiyonda bazı birleşimler kesme ağırlıklıdır; bazıları ise çekme-kesme kombinasyonu taşır.
- Mekanik tesisat askılarında ve ankrajlarda çekme yükü ön plana çıkar.
- Titreşimli ortamlarda (kompresör, jeneratör, ağır makine ankrajı) gevşeme riski artar; kilitleme çözümleri ve doğru ön yükleme gerekir.
Kaplama ve korozyon direnci: Galvaniz mi paslanmaz mı?
Dış ortam uygulamalarında “galvaniz yeter” yaklaşımı her zaman doğru değildir. Korozyon ortamı şiddetliyse (kıyı, tuz, endüstriyel gazlar), paslanmaz cıvata A2/A4 veya daha dayanıklı kaplama sistemleri gündeme gelir. İç mekânda ise standart çinko kaplama çoğu uygulamada yeterli olabilir.
İpucu: Korozyon sadece estetik değildir; özellikle dişlerde ilerlediğinde sökme-takma zorluğu, kesit kaybı ve kırılma riskini büyütür.
Standart, izlenebilirlik ve doğru montaj
Kaliteyi sahada yönetmenin pratik yolu:
- Ürün üzerinde işaretleme (dayanım sınıfı vb.)
- Parti/lot izlenebilirliği ve teknik doküman
- Uygun rondela ve somun kombinasyonu
- Tork anahtarı ile sıkma disiplininin yerleşmesi
Gevşeme sorunları için ayrıca şu rehberi incelemek, şantiye pratiğinde ciddi fark yaratır: Gevşek Bağlantı Elemanları Sorununa Kesin Çözümler: Seçim ve Montaj İpuçları
İnşaat Cıvata Türleri, Dayanım Sınıfları ve Şantiye Montajında Kritik Noktalar
İnşaat cıvata seçimi, özellikle çelik konstrüksiyon, makine ankrajı, kalıp sistemleri ve ağır ekipman montajlarında belirleyicidir. Sahada en sık kullanılanlar: altıgen başlı cıvata, saplama, tij (dişli çubuk), ankraj civatası; bunlarla birlikte somun ve rondela kombinasyonlarıdır.
Cıvata kalite sınıfları: 8.8 ve 10.9 ne anlatır?
8.8 cıvata ve 10.9 cıvata gibi sınıflar, cıvatanın çekme dayanımı ve akma dayanımı hakkında bilgi verir. Genel olarak:
- 8.8: Yaygın, birçok çelik konstrüksiyon ve genel montaj uygulamasında tercih edilir.
- 10.9: Daha yüksek mukavemet gerektiren, ağır yük ve kritik birleşimlerde öne çıkar.
Ancak “daha yüksek sınıf her zaman daha iyi” değildir. Uygun olmayan sıkma, yanlış somun/rondela veya yanlış yüzey koşullarıyla yüksek sınıf cıvata da sorun çıkarabilir. Kritik projelerde mühendislik hesabı ve üretici önerisi şarttır.

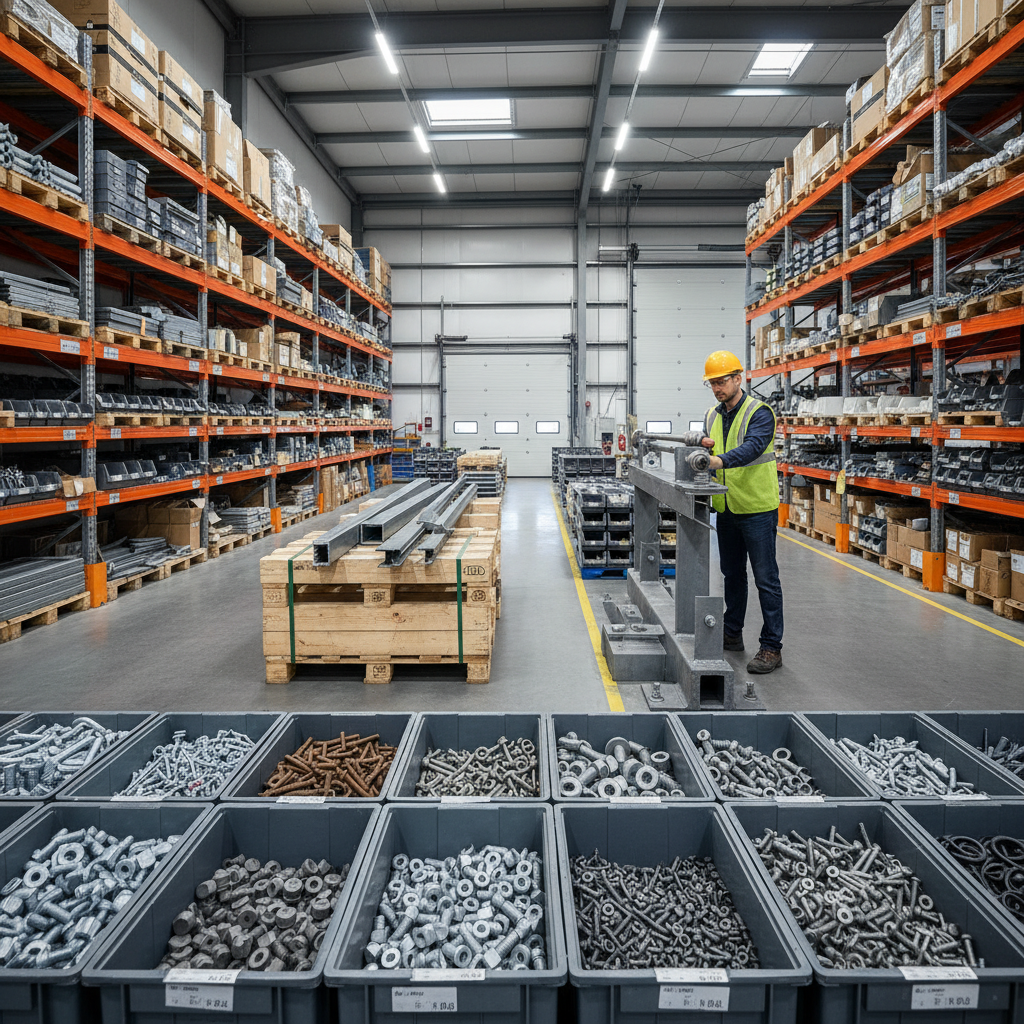

Tork ve ön yükleme: “Sıkınca olur” yaklaşımını bırakın
Cıvatalı birleşimlerde dayanıklılığı belirleyen en önemli unsurlardan biri ön yüklemedir. Doğru torkla sıkılmayan bağlantılar:
- Titreşimle gevşeyebilir
- Deliklerde ovalleşme ve kayma yaratabilir
- Birleşimde mikro hareketler nedeniyle yorulma çatlaklarını hızlandırabilir
Bu nedenle cıvata tork tablosu ve tork anahtarı kullanımı, özellikle çelik konstrüksiyon bağlantılarında ve makine ankrajlarında standart uygulama olmalıdır.
Sık yapılan 5 cıvata montaj hatası (saha kontrol kutusu)
- Yanlış rondela kullanımı (yüzeyi ezme/oturma kaybı)
- Yağlı/kirli yüzeylerde kontrolsüz sürtünme (tork-ön yük ilişkisi bozulur)
- Aşırı tork (diş sıyırma, kırılma) veya düşük tork (gevşeme)
- Uygun olmayan somun sınıfı ile eşleştirme
- Korozyon ortamında yanlış kaplama seçimi (erken paslanma)
Cıvata-vida ayrımını netleştirmek de doğru ürün seçimini kolaylaştırır: Cıvata ile Vida Arasındaki Temel Farklar Nelerdir? Detaylı Karşılaştırma
Beton Dübeli ve Ankraj Sistemleri: Mekanik Dübel mi Kimyasal Dübel mi?
Betonarme yapılarda raf, konsol, korkuluk, makine kaidesi, cephe alt konstrüksiyonu gibi sayısız detay beton ankraj ile taşınır. Bu noktada doğru beton dübeli veya ankraj dübeli seçimi hayati önem taşır.
Mekanik dübel (çelik dübel) ve kullanım senaryoları
Mekanik dübel, genellikle genleşme prensibiyle betonda tutunur. Avantajları:
- Hızlı montaj
- Anında yük alma (ürün tipine göre)
- Şantiyede pratik uygulama
Dikkat edilmesi gerekenler:
- Beton kalitesi ve dayanımı
- Kenar mesafesi ve ankraj aralıkları
- Delik çapı/derinliği toleransları
- Çatlak beton/çatlak olmayan beton farkı (ürün onaylarına göre)

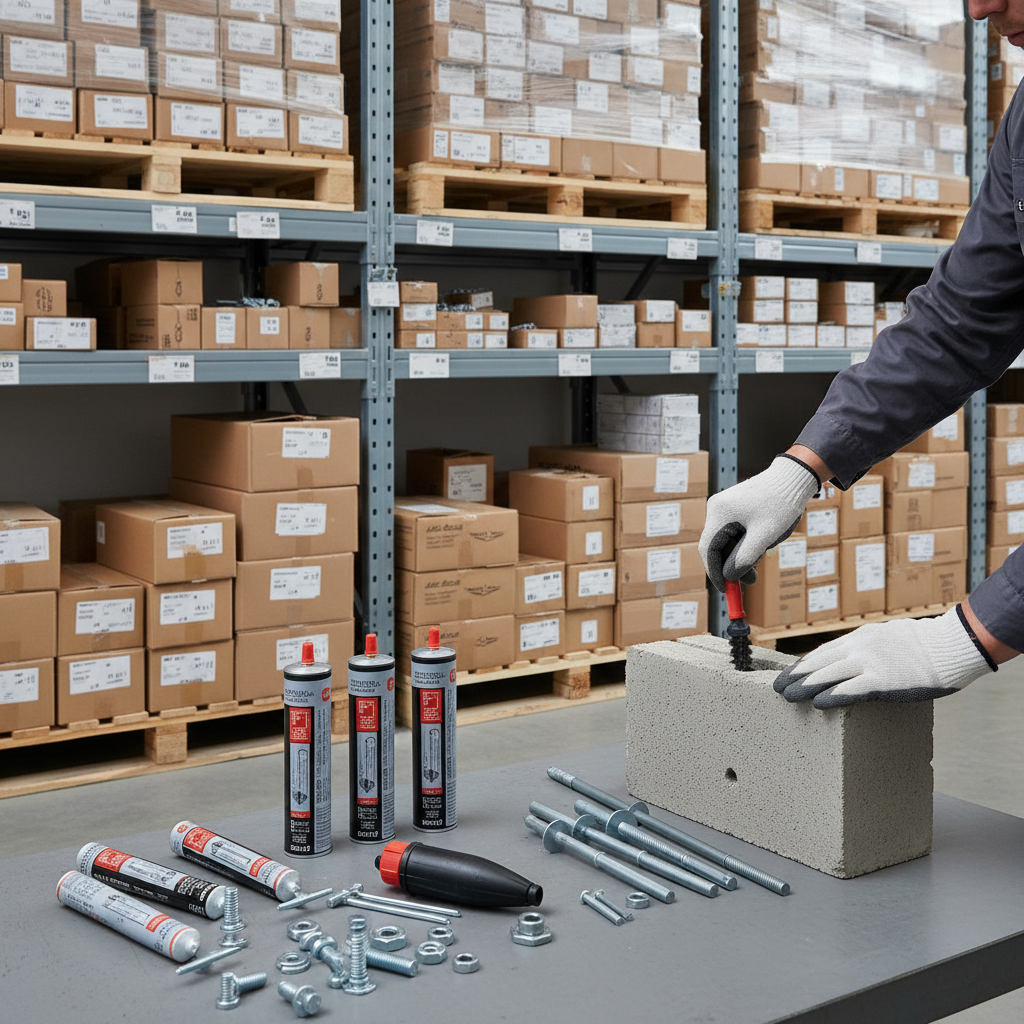

Kimyasal dübel: yüksek performans ama disiplinli uygulama ister
Kimyasal dübel, reçine ile aderans sağlayarak özellikle yüksek çekme yüklerinde ve bazı kritik uygulamalarda avantaj sunar. “Kimyasal dübel nasıl uygulanır?” sorusunun cevabı, çoğu zaman performansın kendisidir. Çünkü kimyasal ankrajlarda en büyük hata, delik temizliğinin ihmal edilmesidir.
Kimyasal dübel delik temizliği nasıl yapılır? Kural basittir: delik içindeki toz, reçinenin betona yapışmasını engeller. Üretici prosedürüne uygun fırçalama + üfleme adımları uygulanmalıdır.
Dübel seçiminde 7 kritik soru (pratik checklist)
- Yük çekme mi kesme mi, yoksa ikisi birden mi?
- Beton sınıfı ve betonun durumu nedir? (çatlak/çatlak olmayan)
- Kenar mesafesi ve ankrajlar arası mesafe yeterli mi?
- Dış ortam/korozyon var mı? (galvaniz, sıcak daldırma, paslanmaz)
- Delik çapı ve derinliği doğru açılabiliyor mu?
- Montaj ekibi prosedüre uyacak ekipmana sahip mi? (fırça, pompa, tork anahtarı)
- Uygulama sonrası kontrol ve periyodik bakım planı var mı?
Dübel montaj adımlarını detaylı görmek isterseniz: Dübel Montajı Nasıl Yapılır? Adım Adım Kılavuz ve Sık Yapılan Hatalar
Çelik Konstrüksiyon Bağlantı ve İskele Bağlantıları: İnşaat Güvenliği İçin Kontrol Listesi
Çelik konstrüksiyon bağlantı detayları ile iskele bağlantıları, doğrudan inşaat güvenliği başlığının sahadaki en görünür parçalarıdır. Çünkü bu iki alanda küçük bir ihmal, büyük risk doğurabilir.
Çelik konstrüksiyon bağlantı elemanlarında kritik noktalar
Çelik yapılarda bulonlu birleşimler; delik toleransı, yüzey hazırlığı, doğru bulon sınıfı ve kontrollü sıkma ile güvenli hale gelir. Şantiyede dikkat edilmesi gereken temel maddeler:
- Deliklerde hizalama: Zorlayarak bulon geçirmek, diş ve gövdeye zarar verebilir.
- Rondela kullanımı: Yüzey oturması ve ön yükün korunması açısından önemlidir.
- Tork kontrolü ve kayıt: Kritik birleşimlerde tork değerlerinin kontrol edilmesi, kalite yönetiminin parçasıdır.
- Korozyon: Dış ortam çelik yapılarda kaplama seçimi, bakım planı ile birlikte düşünülmelidir.
İskele bağlantıları: günlük kontrol alışkanlığı hayat kurtarır
İskelelerde kullanılan kelepçeler, pimler, ankraj noktaları ve bağlantı elemanları; yük aktarımının ve stabilitenin temelidir. İskele güvenliği için önerilen minimum kontrol listesi:
- Kelepçelerde deformasyon/çatlak var mı?
- Bağlantılarda gevşeme var mı? (özellikle titreşim alan bölgelerde)
- Korozyon nedeniyle kesit kaybı oluşmuş mu?
- Uygunsuz/uyumsuz parça karışımı var mı? (farklı sistem parçalarını karıştırmak)
- Ankraj noktaları sağlam mı, dübel/ankraj gevşemiş mi?
Bu noktada tekrar altını çizelim: gevşeme, çoğu zaman “malzeme kötü” değil “montaj ve kontrol zayıf” olduğu için büyür. Bu nedenle periyodik kontrol kültürü, bağlantı elemanlarının gerçek dayanıklılığını ortaya çıkarır.
Sonuç: Doğru Bağlantı Elemanı = Daha Az Risk, Daha Uzun Ömür
İster betonarme ister çelik yapı olsun, bağlantı elemanları projenin “küçük” görünen ama en kritik parçalarıdır. İnşaat bağlantı elemanları seçerken yük türünü, ortam koşullarını, korozyon riskini, kalite sınıflarını ve montaj disiplinini birlikte değerlendirdiğinizde; hem dayanıklı bağlantı elemanları kullanmış olursunuz hem de inşaat güvenliği açısından güçlü bir adım atarsınız. Özellikle beton dübeli ve kimyasal dübel uygulamalarında delik hazırlığı/temizliği, inşaat cıvata montajında doğru tork ve gevşemeye karşı önlemler; sahada en hızlı geri dönüşü sağlayan iyileştirmelerdir.
Projenizde doğru ürünü seçmek için; cıvata sınıfı, kaplama türü, ankraj tipi ve montaj yöntemini “tek bir karar” gibi değil, bir sistem olarak ele alın. Böylece hem bakım maliyetlerini azaltır hem de yapının servis ömrünü uzatırsınız.
